Mobilna platforma przeciwlotnicza 23 mm

ZU-23-2CERBER

Zintegrowana obrona przeciwlotnicza i przeciwdronowa.

ZU-23-2 CERBER łączy zautomatyzowany zestaw 2 × 23 mm, moduł optoelektroniczny, system kierowania ogniem CERBER-23 oraz radar RADA RPS-42 AESA na mobilnej platformie.

Zapytaj o CERBER Dane techniczne

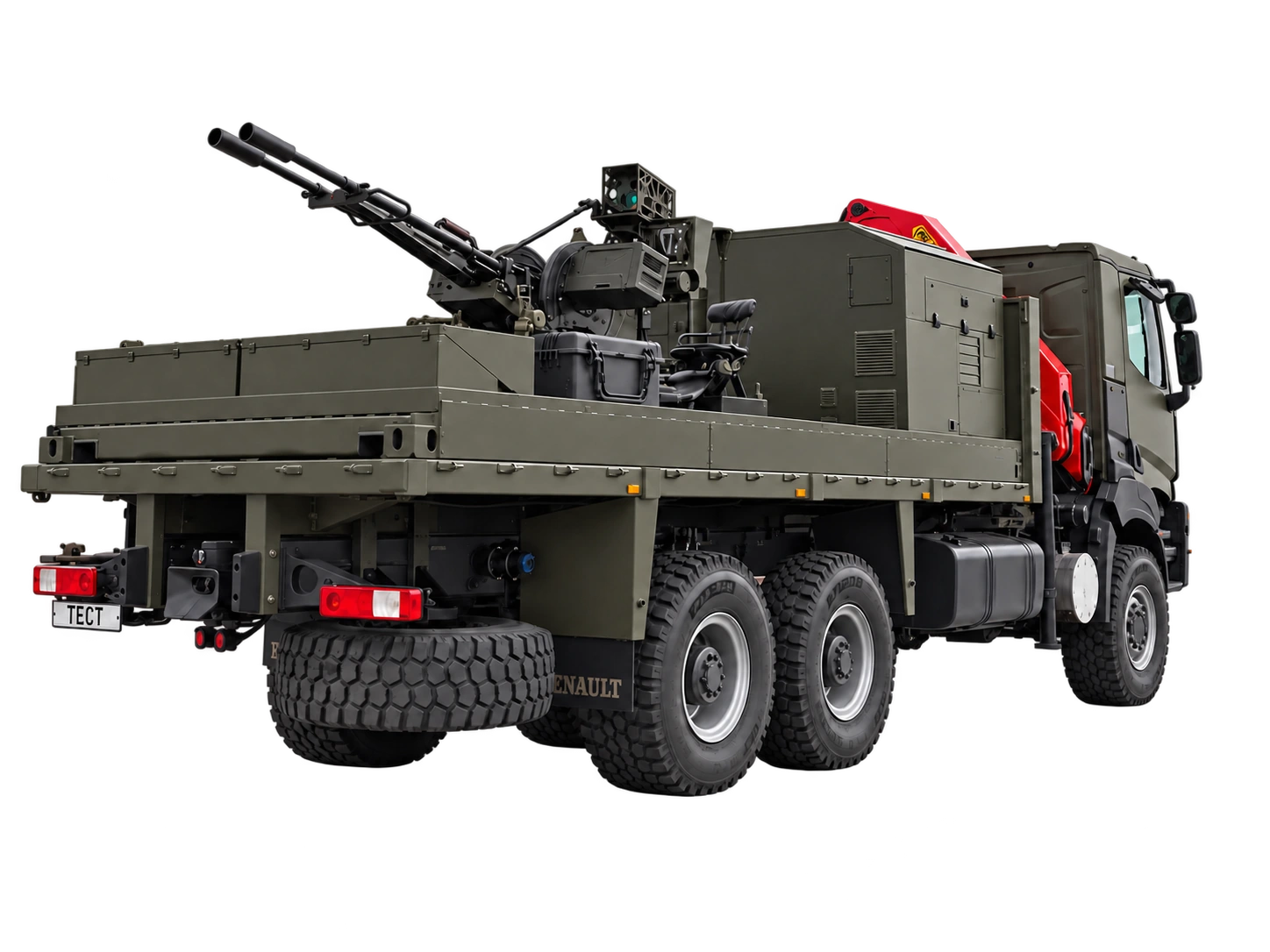

ZU-23-2 CERBER — Widok od tyłu — prawa strona

Uzbrojenie — dwie armaty 2A14: 2 × 23 mm
Radar RADA RPS-42: AESA
Autonomia zasilania akumulatorowego: 6 h
Zakres obrotu w azymucie: 360°

Architektura systemu

Wykrywanie, śledzenie i zdalna obsługa.

Platforma integruje obserwację dzienną i termowizyjną z pomiarem odległości, radarem oraz systemem kierowania ogniem. Automatyczne wykrywanie i śledzenie celów współpracuje z obliczaniem trajektorii i wyprzedzenia balistycznego.

System przyjmuje zewnętrzne wskazania celów i umożliwia zdalną obsługę z chronionego stanowiska. Niezależne zasilanie zapewnia do sześciu godzin pracy na akumulatorach.

Obserwacja dzienna i termowizyjna

Moduł optoelektroniczny obejmuje kamerę dzienną, kamerę termowizyjną i dalmierz laserowy.

Radar AESA

RADA RPS-42 wykorzystuje aktywną antenę z elektronicznym skanowaniem i pracuje w paśmie S.

Sterowanie elektryczne

System zarządza elektrycznym wyzwalaniem, sekwencjami strzelania i liczeniem oddanych strzałów, zastępując mechaniczne pedały i dźwignie.

Zdalna obsługa

Obsługa z chronionego stanowiska i przyjmowanie zewnętrznych wskazań do automatycznego naprowadzania zestawu.

Dane katalogowe

Pełna specyfikacja.

Moduł optoelektroniczny

Moduł optoelektroniczny
Parametr	Wartość
Skład modułu	Kamera dzienna / kamera termowizyjna / dalmierz laserowy
Wykrywanie: człowiek	5 000*
Wykrywanie: pojazd	13 000*
Wykrywanie: BSP Shahed-136	7 000*
Wykrywanie: samolot MiG-29	13 000*
Zakres azymutu	n × 360°
Zakres elewacji	−10° … +90°

* Zapis zgodny z katalogiem. W źródłowej tabeli nie podano jednostki ani objaśnienia gwiazdki dla tych czterech wartości.

Radar RADA RPS-42

Radar RADA RPS-42
Parametr	Wartość
Antena	Aktywna antena z elektronicznym skanowaniem (AESA)
Pasmo częstotliwości	Pasmo S
Pobór mocy	Średnio 320 W
Wymiary / masa	Ø500 × 200 mm / <30 kg
Temperatura pracy	−40°C … +55°C
Wykrywanie: pojazd	25 km
Wykrywanie: BSP	Shahed-136: 15 km / Bayraktar TB2: 25 km
Wykrywanie: statki powietrzne	MiG-29: 30 km / Mi-8: 25 km

Zautomatyzowany ZU-23-2 CERBER

Zautomatyzowany ZU-23-2 CERBER
Parametr	Wartość
Uzbrojenie	2 × 23 mm — armaty automatyczne 2A14
Amunicja	Łącznie 100 nabojów (50 na armatę)
Wymiary (dł. × szer. × wys.)	4 632 × 2 880 × 1 220 mm
Masa zestawu	1 000 kg
Zakres azymutu / elewacji	n × 360° / −10° … +90°
Prędkość kątowa / temperatura	60 ± 5°/s / −40°C … +50°C
Shahed — wykrywanie / rozpoznanie, kanał dzienny	5 km / 2 km
Shahed — wykrywanie / rozpoznanie, termowizja	5 km / 2.5 km
Dalmierz laserowy	Do 5 km

Autonomiczne zasilanie

Autonomiczne zasilanie
Parametr	Wartość
Napięcie wejściowe	24 V
Napięcie wyjściowe, obwód 1	48 V
Napięcie wyjściowe, obwód 2	24 V
Autonomia akumulatorowa	6 godzin
Agregat wysokoprężny	2 kW

Platforma metalowa

Platforma metalowa
Parametr	Wartość
Wymiary (dł. × szer. × wys.)	6 000 × 2 440 × 330 mm

Galeria produktu

CERBER z każdej strony.

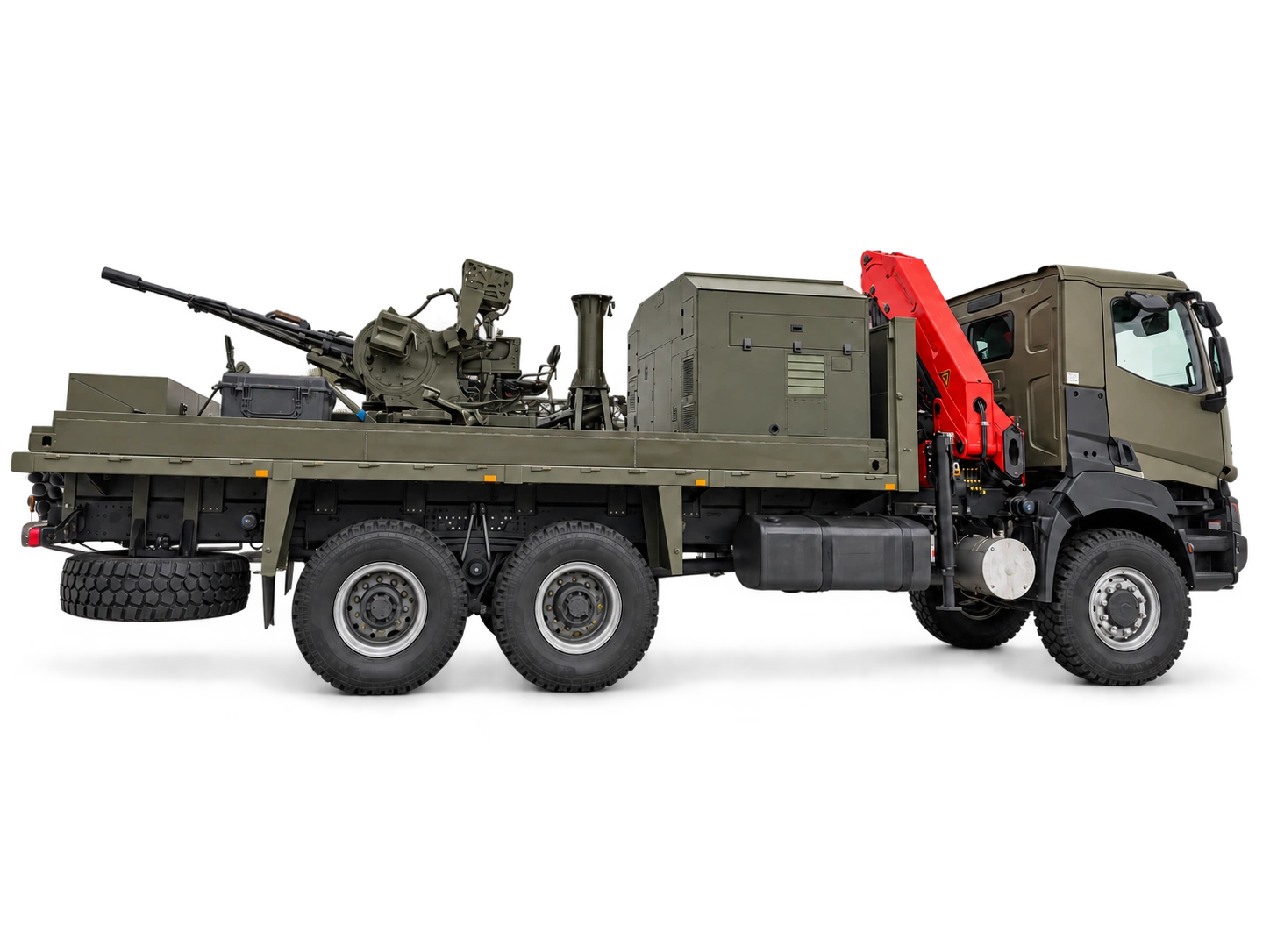

ZU-23-2 CERBER — Widok boczny — prawa strona — Widok boczny — prawa strona
